剛玉磚采購時需要注意哪些方面？

剛玉磚包括燒結和電熔磚，是耐火磚中氧化鋁含量較高的產品。買剛玉磚需要注意什么？請看下面的詳細介紹。

剛玉磚，氧化鋁含量大于90%，以剛玉為主晶相耐火材料。常溫耐壓強度高(可達340MPa)。高負荷軟化開始溫度(大于1700℃)?；瘜W穩定性好，對酸、堿廢渣、金屬及玻璃溶液有較好的抗性。組織結構對熱震穩定性的影響很大，制品具有良好的耐蝕性，但熱震穩定性較差。

可分為燒結剛玉磚和電熔剛玉磚?？梢杂脽Y氧化鋁和電熔剛玉作為原料，也可以用Al2O3/SiO2比高的礬土熟料和燒結氧化鋁制成。不燒剛玉磚也可用磷酸或其它粘結劑制成。主要用于煉鐵高爐、高爐熱風爐、煉鋼爐外精煉爐、滑水器、玻璃熔爐和石化工業爐。
用于冶金高爐、熱風爐、石油化工、汽化、造氣爐、裂解爐、陶瓷、建材、軍工、科研等工業中使用的各種高溫加熱爐。各種窯上的剛玉磚不僅受到各種工藝條件的限制，還受到高溫、高壓、爐渣和強還原性氣體的侵蝕和破壞。這種對剛玉磚的化學侵蝕和結構破壞降低了其使用壽命。
高溫化學反應：鋁液的熔點為2050℃，高溫時氧化鋁與其它氧化物反應形成了熔化曲線，熔化溫度呈下降趨勢。只有氧化鉻和氧化鋁才能形成連續的固體熔體，其固體熔點在兩種氧化物的熔點之間。
剛玉磚中的主要雜質是二氧化硅和氧化鐵。在Al2O3-SiO2-FeO的三元系統相圖中，低熔點只有1205℃，即玻璃相可以在1200T以上形成。
氧化鈦和氧化鈮可以降低氧化鋁產品的熔點，也是燒結氧化鋁產品的助燒劑。氧化鋁在燒結過程中與氧化鈦、氧化鈮形成鈦酸鋁或鈮酸鋁。
五氧化二釩是一種低熔點氧化物。氧化鋁晶體在低溫下產生晶界溶化現象，使晶粒從中析出。此外，五氧化二釩和CaO在氧化氣氛中產生低熔點釩酸鈣(618℃)，在弱還原氣氛中產生揮發性釩酸鈣。五氧化二釩破壞剛玉磚的原因是，剛玉顆粒間產生五氧化二釩析晶，從而引起裂紋，從而發生結構爆裂和大面積剝落。
鈉和硫化物對剛玉磚的侵蝕是在工藝氣體中凝固的氧化鈉，在1000℃可以侵蝕剛玉磚。

使剛玉中的α-Al2O3轉化為P-Al2O3，使磚體積大幅膨脹(約26%)，剛玉磚表皮爆裂剝落。
低于1000℃時，Na2O和SO3能與硅線石和莫來石發生反應，生成黝方石和β-Al2O3，增大86%的體積，造成磚的剝落和開裂。
用途:電熔剛玉磚主要用于工業窯爐耐磨耐高溫的關鍵部位，如鋼推桿冶金爐滑軌磚、步進式加熱爐鋼槽、垃圾焚燒爐內襯、石化工業窯爐內襯、軋機底部、氨合成爐二級轉化器等。

剛玉磚貴嗎？答:剛玉磚是一種高品質耐火磚，價格略高于其他材料。剛玉磚的價格是多少？

剛玉磚分類：
一、剛玉磚的工藝分類，其工藝分為：
1.1燒成剛玉磚：燒結剛玉耐火磚，以剛玉為主要原料，添加耐火粉及粘合劑，在1600-1800℃下燒制。不存在剛玉磚的用途及性能要求，應按其分散程度加入不同的燒制制度。
1.2結合燒結剛玉磚:以燒結剛玉為主要原料，加入剛玉粉制成泥，成型、干燥、燒結而成的耐火磚。
1.3電熔剛玉磚:電熔剛玉耐火磚以剛玉為主要原料。有別于燒制剛玉耐火磚，其生產工藝是通過電熔在電爐中熔化。
1.4復合電熔剛玉磚：是以電熔剛玉熟料為耐火材料，電熔金屬玉粉或燒結剛玉粉，經成型干燥后燒結而成。

剛玉磚的材料分類，其主要材料有：
2.1棕剛玉：棕剛玉磚是以鋁礬土、焦碳(無煙煤)為主要原料，在電弧爐高溫冶煉2000度。
2.2白剛玉：白剛玉磚是以氧化鋁粉為原料，高溫熔煉而成。
2.3高鋁剛玉：高鋁剛玉磚是以高品質鋁礬土為主要原料，在2500℃高溫電爐中經特殊工藝熔煉而成。
2.4鋯剛玉:高鋁剛玉磚是以高pin 鋁礬土為主要原料，在2500℃的高溫電爐中經過特殊工藝冶煉而成。
2.5單晶剛玉：單晶電熔氧化鋁（又稱32A）磨料：單晶剛玉以鋁土礦為主要原料，加入適量硫化物，高溫熔化。
2.6微晶剛玉:微晶剛玉是以鋁礬土為主要原料，高溫熔煉，通過急冷結晶獲得的。
通過以上剛玉磚的基本介紹，你一定知道剛玉磚有哪些。買剛玉磚或其它耐火磚，眾所周知，材料不同，性能不同，價格不同。

買剛玉磚需要注意什么？
眾所周知，不同材質的耐火磚性能不同，剛玉磚也不同。原料不同，性能也不同，如棕剛玉、白剛玉、黑剛玉等。所以，在購買剛玉磚時，客戶提供的剛玉磚指標要求廠家在生產后提供同樣的檢測報告，以保證剛玉磚的各項指標符合客戶要求。

電熔鋯剛玉磚在使用中應注意的幾個問題。
電熔鋯剛玉磚是鋯剛玉磚的一種，主要用于玻璃熔窯。電熔鋯剛玉磚俗稱白鐵磚，又稱剛玉-斜鋯石磚。Al2O350%~70%，ZrO220%~40%，其余為SiO2。主鋯石(ZrO2)、剛玉(α-Al2O3)和玻璃相是主要礦物。斜鋯石結晶形成磚骨干，ZrO2熔點高(2715℃)化學穩定性好，對酸性、堿性介質特別是玻璃液有很強的耐腐蝕性。
在玻璃熔窯等工業窯爐中使用電熔鋯剛玉磚，在玻璃熔窯中使用的部位是砌筑上池壁、小爐平板、小爐垛、舌頭和胸墻等。電熔鋯剛玉磚在使用中應注意以下問題:
①熱膨脹的不規則變化。電熔鋯剛玉磚的膨脹曲線在1000℃附近出現異常，而Zr02晶體內部晶粒發生可逆結晶變化，體積變化大，在1000℃左右，ZrO2磚在溫度約1000℃時出現劇烈波動?？靖G時，溫度變化的范圍不宜在900~1150℃太大，一般不宜超過15℃/h，需進行平穩升溫。有些部位要防止吹冷空氣，需要用其他磚保護，防止爆裂。
②縮孔。
澆注成型時，鑄口處經常出現縮孔，這里磚孔較多，致密度較差，因此在砌筑玻璃熔化池壁時，都會將縮孔朝窯內方向。如果鑄口朝外，當磚體侵蝕到很薄時，會造成玻璃液泄漏。在池窯上部采用火焰空間，使用壽命長，不會出現灑玻璃液的問題。因此，鑄口被朝外使用，以延長其使用壽命。
③共熔。
電熔鋯剛玉磚與粘土磚接觸砌筑，在1300℃高溫下會發生共熔現象。因此，在選擇耐火材料時，應避免兩種嚴重共熔的耐火材料接觸砌筑。比如硅磚在電熔鋯剛玉磚下面，容易被電熔鋯剛玉磚侵蝕。

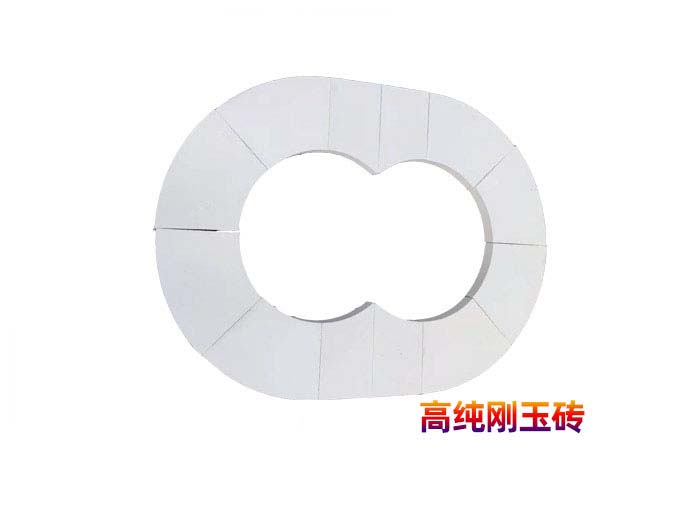

剛玉磚尺寸規格
客戶購買剛玉磚時，有標準磚、異形磚，有的需要耐火磚廠家設計、生產、加工。所以，為確保所生產的剛玉磚尺寸符合圖紙要求，能滿足現場施工的砌筑要求。對預砌耐火磚，預砌時應作加工及標記處理，出貨時應作標記，以方便現場施工。
